標準節流裝置

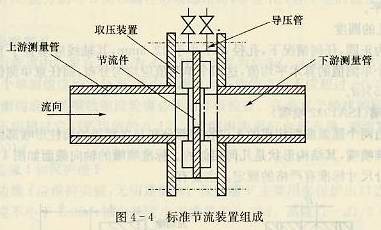

標準節流裝置由標準節流件、符合標準的取壓裝置和節流件前后直管段三部分組成。全套標準節流裝置的組成如圖4-4所示。
目前，國際標準已做規定的標準節流裝置有以下幾種：
角接取壓標準孔板；
法蘭取壓標準孔板；
D-D/2取壓標準孔板；
角接取壓標準噴嘴；
D-D/2取壓長徑噴嘴；
經典文丘里管；
文丘里噴嘴。
我國國家標準GB/T2624-1993已對上述全部標準節流裝置做了規定，隨著新版國標標準的發行，國家標準也必將進行修改，以便詳細規范標準節流裝置的各個組成部分，使之更能滿足我國工業生產的需要，更好地與國際接軌。
