長徑噴嘴 |
長徑噴嘴

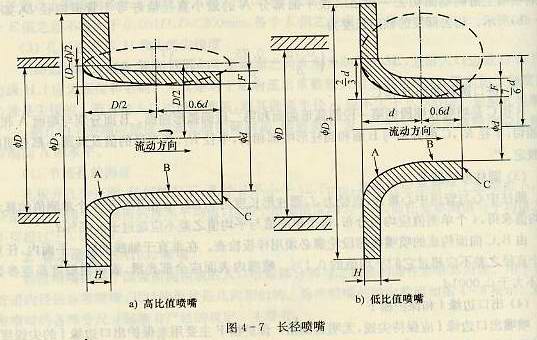

長徑噴嘴有兩種形式，一種為高比值噴嘴（0.25≤β≤0.80），一種為低比值噴嘴（0.2≤β≤0.5）。重合區域（即當β值介于0.25到0.5之間時），兩者均可使用。其軸向截面如圖4-7所示。
高比值噴嘴的收縮段是一個1/4橢圓旋轉去忙A。橢圓中心距管道軸線為D/2，其長軸平行于管道軸線，長半軸為D/2，短半軸為（D-d）/2.喉部是直徑為d的圓柱面B,長度為0.6d。管道內壁與喉部外表面的距離應大于或等于3mm，入口端面厚度H應大于等于3mm，并小于等于0.15D。當D≤65mm,喉部壁面厚度F≥2mm；當D≥65mm，喉部壁面厚度F≥3mm。
低比值噴嘴與高比值噴嘴類似，只是入口型線不同，其橢圓中心在距管道軸線7d/6處，長軸平行于軸線，長半軸為d,短半軸為2d/3.
1.經典文丘里管

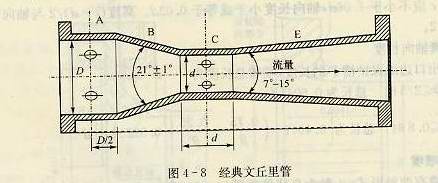

經典文丘里管由入口圓柱段A、圓錐收縮段B、圓柱形喉部C以及圓錐擴散段E組成，如圖4-8所示。其內表面是一個對稱于管道軸線的旋轉表面。按照經典文丘里管的圓錐收縮段B內表面的制造方法和喉部的相交處廓形，經典文丘里管可分成三種形式：
a.粗鑄收縮段文丘里管。它是采用澆鑄或其他方法制成的，喉部經過機械加工，圓筒與圓錐之間結合處應修圓。
b.加工收縮段文丘里管。其收縮段和喉部與入口圓筒段那樣進行機械加工圓筒與圓錐之間的結合處可以修圓，也可以不修圓。
c.粗焊鐵板收縮段文丘里管。它一般是焊接制成的，大尺寸不用機械加工，小尺寸喉部需要機械加工。
經典文丘里管入口段A的直徑和管道內徑D相同，該段上開有取壓孔，長度一般去D，僅對粗鑄收縮段去D和0.25D±250mm中的較小者。直徑D的單測值與平均值之差不應超過±0.4%。圓錐形收縮段B，圓柱形喉部C及擴散段E的尺寸和錐角如圖所示，喉部直徑d的單測值與平均值之差不應大于±0.1%。擴散段E的最小端直徑不小于喉部直徑d，最大端直徑可等于或小于管道內徑D。前者為非截頭式，后者為截頭式文丘里管。
2.文丘里噴嘴

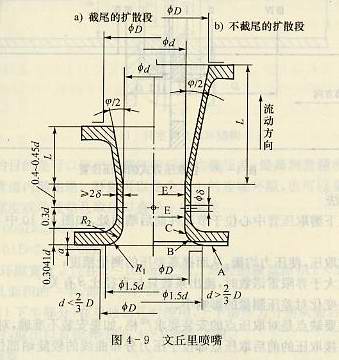

文丘里噴嘴有收縮段、圓筒形喉部和擴散段構成。入口收縮段與標準噴嘴完全相同，喉部由長度為0.3d（與標準噴嘴的E長度相同）和長度為（0.4~0.45）d的圓柱段組成。其上開有負壓取壓孔。擴散段與喉部的連接不必圓滑過渡，擴散角≤30°。擴散段的長度對流出系數的影響不大，只影響壓力損失，因此，可像文丘里管一樣將其截短，如圖4-9所示。
返回更多節流式流量計
|
|
