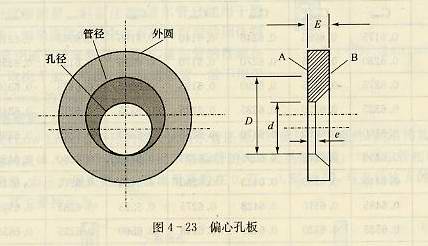

用于測量臟污介質的節流裝置 1.偏心孔板 偏心孔板是主要用于測量臟污介質和氣泡析出或含有固體微粒的液體流量測量，也可用于含有固體微?；蛞旱蔚臍怏w流量測量。偏心孔板形狀和標準孔板相似，只是將節流孔的中心偏向管道的一邊，直至節流孔與管道內圓相切，如圖4-23所示。取壓方式可以采用角接取壓（只能用單獨鉆孔取壓）、法蘭取壓和縮流取壓等，取壓口應設置在遠離節流孔的一側。 ① 對于角接取壓 角接取壓時偏心孔板的使用范圍為： d≥50mm;100mm≤D≤1000mm;0.46≤β≤0.84;2*105β≤ReD≤106. 流出系數C 可用公式（4-40）計算 C=0.93548-1.68892β+3.0428β2-1.97983β8 (4-38) 如果使用的是粗糙管，可用粗糙度修正系數FK乘以流出系數C來修正。 FK=1.0319-（0.017849+0.012566β2）（log10D/K）+0.093895β2 (4-39) 可膨脹系數ε與標準孔板一樣計算。 系數相對不確定度為： 當0.46≤β≤0.75時 ， u(C)/C=1%; 當0.76≤β＜0.84時，u(C)/C=2%; u(ε)/ε=33(1-ε)%. ② 對于法蘭取壓 法蘭取壓是偏心孔板的使用范圍為 0.30≤β≤0.80；104≤ReD≤106;D≥100mm. 流出系數C可用公式（4-40）計算： 式中，A1=Cmax-1.11111(Cmax-Cmin); A2=1.11111(Cmax-Cmin) 當Cmax和Cmin的值如表4-16所示。系數相對不確定度為： 當D=100mm時，u(C)/C=±1.9%; 當D＞100mm時，u(C)/C=±1.4%; 測量含氣體液體時，節流孔應向管道上方偏心；測量含固體微粒的液體和氣體時，節流孔應想管道下方偏心。測量管道應水平安裝。 2.圓缺孔板 圓缺孔板是一塊開有圓缺通孔（而非圓孔）的孔板，如圖4-24所示。其應用場合與偏心孔板一樣，主要用于測量臟污介質或有氣泡析出或含有固體微粒的液體以及含有固體微?；蛞旱蔚臍怏w流量測量。取壓方式此阿勇法蘭取壓和縮流取壓。由于圓缺孔板的試驗數據較少，測量結果準確度不高，所以應盡量選用偏心孔板。
