用于低雷諾數的節流裝置
下述1/4圓孔板和錐形入口孔板取材于英國標準BS1042：Section 12:1989,雖然非國際標準和我國國家標準，但在我國已經普遍使用。
1. 1/4圓孔板

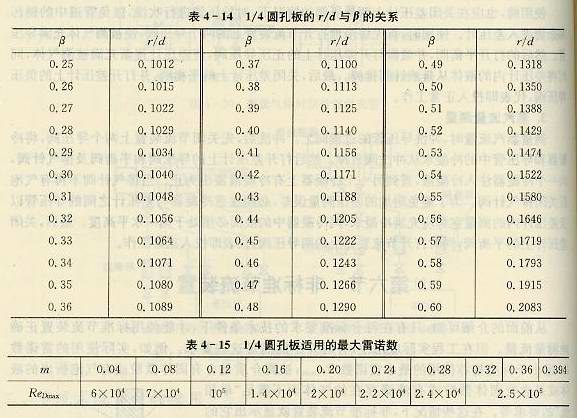

1/4圓孔板是一種使用最廣泛的非標準節流件之一。主要用于低雷諾數的流量測量。取壓方式有角接取壓和法蘭取壓兩種，當D＜40mm時只能采用角接取壓。其形狀與標準孔板相似，只是其節流孔的入口邊緣是半徑為r的1/4圓弧。如圖4-22所示。入口邊緣是半徑為r與孔徑d之比r/d與直徑比β之間的關系見表4-14所示。
1/4圓孔板的使用范圍為：
d≥15mm ; D≥25mm;
0.245≤β≤0.6; 500≤ReD≤2.5*105
最大雷諾數ReDmax與截面比m（β2）的關系見表4-15所示。
在適用范圍你的流出系數C用公式（4-37）計算
C=0.73823+0.3309β-1.1615β2+1.5084β8 （4-37）
可膨脹系數ε的計算公式同標準噴嘴。系數相對不確定度為：
當β≥0.316時 ， u(C)/C=2%;
當β＜0.316時，u(C)/C=2.5%;
u(ε)/ε=33(1-ε)%.
2.錐形入口孔板
錐形入口孔板適用的雷諾數下限比1/4圓孔板還要小，孔板形狀與標準孔板相似，但節流孔入口是錐角為45°±1°的圓錐，與一塊倒裝的標準孔板類似。適用范圍為：
d≥6mm;D≥25mm;0.1≤β≤0.5;400β≤ReD≤2*105β.
在適用范圍內，流出系數C=0.734，可膨脹性系數ε為標準孔板和標準噴嘴可膨脹性系數之和的一半，即ε=1/2（ε0+εp）。系數相對不確定度為：
u(C)/C=2%;
u(ε)/ε=33(1-ε)%.
返回更多節流式流量計
|
|
