管道內壁粗糙度
管道內表面至少在節流件上游10D和下游4D的范圍內應清潔，并滿足有關粗糙度的規定。

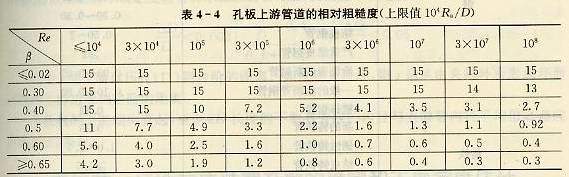

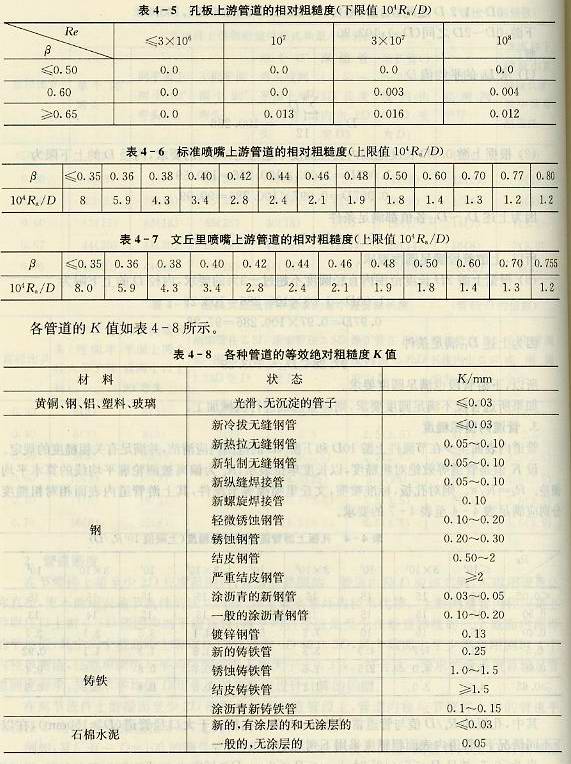

設K值是管道等效絕對粗糙度，以長度單位表示，Ra為偏離被測輪廓平均線的算術平均偏差。Ra=K/π。則對孔板、標準噴嘴、文丘里噴嘴等節流件，其上游管道內表面相對粗糙度分別應滿足表4~4至表4-7的要求。
其中，孔板的Ra/D值與管道雷諾數Re有關。孔板對于大口徑管道（D≥150mm），在以下不同情況下，管道內表面粗糙度采用下列規定：
當β≤0.6，并且Re≤5*107時，1μm≤Ra≤6μm,D≥150mm;
當β＞0.6，并且Re≤1.5*107時，1.5μm≤Ra≤6μm,D≥150mm;
對于D≤150mm，則按表4-4和4-5實施。
