羅格斯管

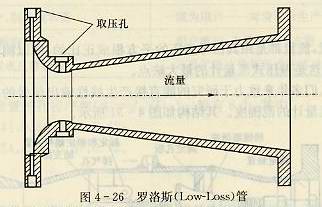

羅格斯（Low-Loss）管是壓力損失比道爾管還要小的低壓損節流件，其結構如圖4-26所示。道爾管的流體入口處類似孔板，而羅格斯管的入口處類似噴嘴。與道爾管相比，羅格斯管的結構更簡單，而壓力損失更小。其流量系數在0.75~0.85之間，與直徑比β的關系基本成線性關系。其主要特點：
a.對于一定的直徑比β，能產生比其他節流件更高的信號差壓；
b.擴大管的壓力損失不大，流動穩定性較好；
c.節流件上游側安裝彎管，對流出系數的影響不到，但上游側的管道內壁粗糙度和縮徑管以及節流件出口處安裝蝶閥都將對流出系數有影響。
d.對于不同管徑的羅格斯管所做的試驗，流出系數是一致的。
