測量氣體流量時的信號管路的安裝
測量氣體流量時的信號管路

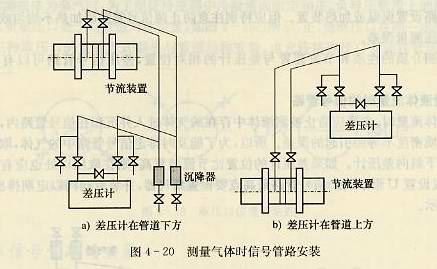

測量氣體流量時，主要應防止被測氣體中存在的凝結水進入并沉積在信號管路中，造成兩信號管路中介質密度不等而引起的誤差。所以，為了能及時排走信號管路中的氣體，取壓口處的導壓管應向上斜向差壓計。如果差壓計的位置比節流裝置低，則在取壓口處也應有向上傾斜的導壓管，并在信號管路最低點要設置集水器，并裝有閥門以定期排水，如圖4-20所示。
氣體流量測量
使用前，也應在關閉差壓計上兩導壓閥的情況下，對導壓管進行吹洗，以免管道中的銹污和雜物進入差壓計。使用時，首先緩慢地打開節流裝置上的兩個導壓閥，使被測氣體充滿導壓管。然后打開平衡閥，并微微打開差壓計上的正壓導壓閥，使差壓計逐漸充滿被測氣體，同時將差壓計內的液體從排液針閥排掉。最后，關閉差壓計上的平衡閥，并打開差壓計上的負壓導壓閥，代表即投入正常工作。
