測量液體流量時的信號管路的安裝
測量液體流量時的信號管路

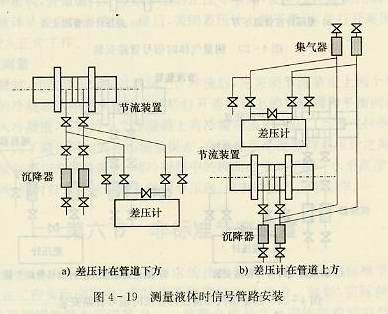

測量液體流量時，主要應防止被測液體中存在的氣體進入并沉積在信號管路內，造成兩信號管路中介質密度不等而引起的誤差。所以為了能及時排走信號管路中的氣體，取壓口處的導壓管應向下斜向差壓計。如果差壓計的位置比節流裝置高，則在取壓口處也應有向下傾斜的導壓管，或設置U形水封。信號管路最高點要設置集氣器，并裝有閥門以定期排出氣體，如圖4-19所示。
液體流量測量
在連接差壓計錢，打開節流裝置處的兩個導壓閥和導壓管上的兩個沖洗閥，用被測流體沖洗導壓管，以免管銹或污物進入差壓計。使用時，先打開差壓計上的平衡閥，然后微微打開差壓計上的正壓導壓閥，使流體慢慢進入差壓計，將空氣從差壓計的排氣針閥孔排盡，直到不再有氣泡時，關閉排氣針閥。接著關閉平衡閥，并驟然打開負壓導壓閥，儀表即投入正常工作。
在必須裝配隔離器時，在運行前，首先應將差壓計和隔離器充滿隔離液。大致方法如下：先關閉節流裝置上兩個導壓閥，然后打開差壓計上的導壓閥和平衡閥及上端兩個排氣針閥，再打開隔離器的中間旋塞，從一個隔離器慢慢注入隔離液，直到另一個隔離器溢液為止，旋緊中間旋塞。打開隔離器上的平衡閥，關閉差壓計上的平衡閥。然后慢慢打開隔離器上的正壓導壓閥，待被測介質充滿導壓管和隔離器后，關閉隔離器上的平衡閥，打開負壓導壓閥，流量計即投入正常工作。
尤其是測量腐蝕性介質時，操作要特別小心。在未關閉節流裝置上的兩個導壓閥錢，不允許先打開差壓計上的平衡閥。也不準打開平衡閥，將兩導壓閥打開，以免腐蝕性介質進入差壓計。如因某種原因發現腐蝕性介質進入差壓計中，應立即停止工作，進行清洗。
