測量蒸汽流量時的信號管路的安裝
測量蒸汽流量時的信號管路

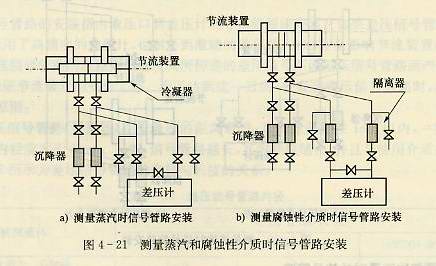

測量蒸汽流量時，應防止高溫蒸汽直接進入差壓計。一般在取壓口處都應設置冷凝器。冷凝器的作用是使被測蒸汽冷凝后再進入導壓管，其容積應大于全量程內差壓計工作空間的最大容積變化的三倍。為了準確地測量差壓，應嚴格保持兩信號管路中的凝結液位在同一高度。如圖4-21a所示，自取壓口到冷凝器的導壓管應保持水平或向取壓口傾斜。冷凝器上方兩個管口的下緣必須在同一水平高度上，以保持凝結水液面等高，實現差壓的準確測量。
測量粘性較大的、腐蝕性的或易燃介質的流量時，應安裝隔離器，如圖4-21b所示。
蒸汽流量測量
測量蒸汽流量時，沖洗導壓管的過程跟其他一樣。沖洗后，先關閉節流裝置上兩個導壓閥，將冷凝器和導壓管中的冷凝水從沖洗閥放掉。然后打開差壓計上的導壓閥和平衡閥及排氣針閥，向一個冷凝器注入冷凝液，直到另一個冷凝器上有冷凝液溢出為止。當排氣針閥不再有氣泡后關閉排氣針閥。為了避免附加的差壓測量誤差，必須注意冷凝器與差壓計之間的導壓管以及差壓計內的測量室都應充滿冷凝水，兩冷凝器中的頁眉必須處于同一水平高度。最后，關閉差壓計上的平衡閥，同時打開節流裝置上的兩導壓閥，儀表即投入正常工作。
