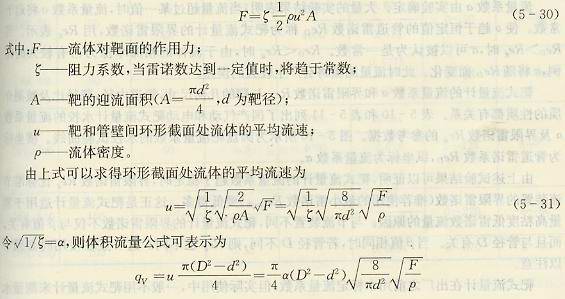

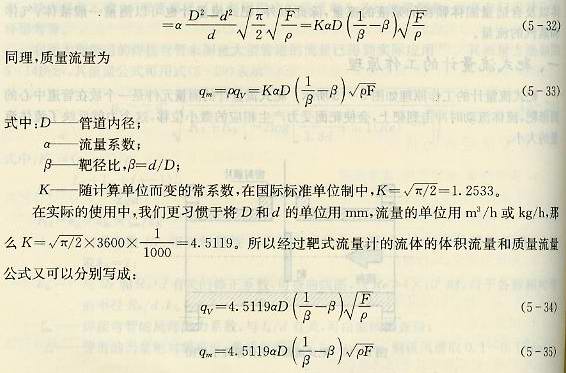

靶式流量計工作原理 靶式流量計的工作原理如圖5-15所示。靶式流量計的測量元件是一個放在管道中心的圓形靶，流體流動是沖擊到靶上，會使靶面受力產生相應的微小位移，這個力就反映了流體流量的大小。 流體的流動對靶的作用力主要由以下兩部分分力組成： 1.流體對靶的沖擊力以及因流速在靶后分離產生的差壓而形成的作用力。 2.流體在流經圓形靶和管道內壁之間的環形截面時，對靶周產生的粘滯摩擦力。 上述兩種作用力中，第一項力一般比第二項力大很多，所以下面在分析靶所受作用力與被測流體流量之間的關系時，只考慮第一項力。 理論分析和實驗研究表明，流體對靶的作用力與流速u的平方，流體密度ρ及靶的受力面積A成正比，可以表示為如下形式： 由上式可以看出，對于一個具體的靶式流量計，β為一定值。如果密度ρ和流量系數α也為常數，流量與流體對靶的作用力F的平方根成正比。測量流量靶所受到的力F的大小，就可以測定被測流體的流量。
