均速管流量計結構和工作原理

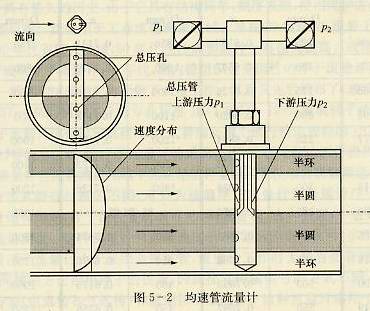

均速管流量計（習慣稱阿鈕巴，Annubar）是基于皮托管原理發展起來的一種新型差壓式流量計。它的基本結構是一根中空的金屬桿，稱為檢測桿，檢測桿上迎流方向開有成對的測壓孔，測量管道中流體平均總壓p0，在檢測桿背流方向或下游管壁上測量流量靜壓p，用平均總壓和靜壓之差Δp來表示流量，如圖5-2所示。常用來測量液體、氣體和蒸汽流量。
由于管道中流速分布是不均勻的，為了測量準確，將整個圓截面分成4個等單元面積，兩個半圓和兩個半環。檢測桿上設有兩隊總壓孔，使它們正好處于每個單元面積之中，所測總壓即反映了各個單元面積內的流速大小。并在檢測桿中將各點總壓平均后和位于檢測桿的背流方向軸線位置的靜壓檢測孔測得的靜壓分別引出流量傳感器，形成差壓Δp輸出。Δp與流量qv之間的關系式可由式5-6確定。
式中：α--流量系數；
ε--可膨脹系數，對于液體，ε=1.
