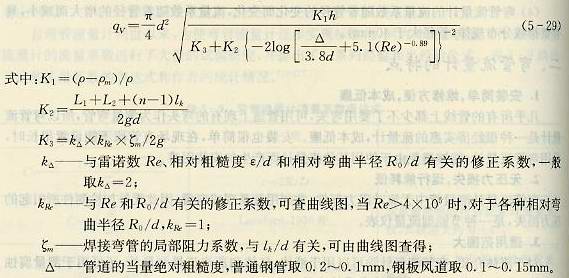

其他形式的彎管流量計 除了90°彎管在45°方向取壓的彎管流量及外，還有22.5°方向取壓方式、正方形彎管流量計、環形管流量計及焊接彎管流量計等幾種形式。 正方形彎管流量計的測量管截面為正方形，當用當量直徑來描述時，流量公式和流量系數與圓管相同的形式。 環形管流量傳感器如圖5-13所示，作為彎管流量計的特例，除了有與彎管流量計一樣的安裝方便、壓力損失小、對介質要求低、維護量小、可以補償管道熱脹冷縮等特點外，環形管流量計有自己的特點： 1.不像彎管流量計的流量系數離散性較大，環形管流量計的流量系數比較確定，它直接從理論公式中推導而得，即。這為系列化生產提供了前提。 2.精確度和穩定性比較高，一般可達（1.0~3.5）%，通過一些特殊方法，還可進一步提高。缺點是它不像90°彎管那樣可以利用現成的管道彎頭進行流量測量，而要專門設計一個環形彎管。 利用大型管道的焊接彎管來測量大型管道的流量已得到實際應用。其測量方法如圖5-14所示，其流量公式可用式（5-29）表示 對于去頂?shù)牧髁勘O(jiān)測系統，K1、K2都為常數，對于大型管道運行在經濟流速下，K3一般也為常數。所以，根據式5-29，流量qv與差壓信號水珠高度h有一定的關系。其中，粗糙度Δ應進行誤差校準來確定，確定了Δ后，流量qv與差壓信號水柱高度h的關系就一一確定，而且能達到較高的精度。
