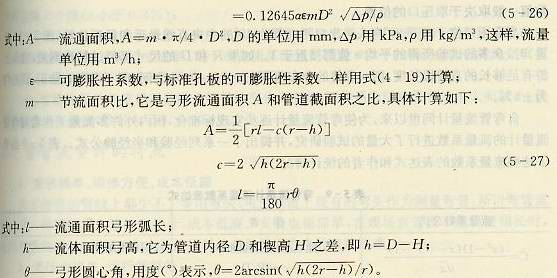

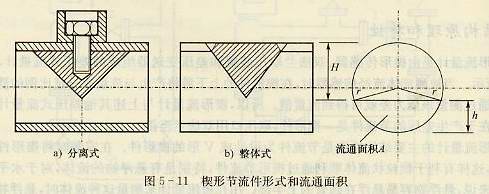

鍥形流量計流量公式 根據鍥形節流件與管道的連接方式，鍥形流量傳感器的結構可分為兩種形式，如圖5-11所示。一種為分離式，鍥形件和管道可以拆卸分離，多用于管徑小于50mm的場合；另一種是整體式，鍥形件和管道焊為以其他，不可以分離，多用于管徑大于50mm的場合。 鍥形流量計與上述差壓式流量計具有相同的流量公式，如式5-26所示。 實際上，由于鍥形開口高度h比較難測量，往往將流量公式中的αmD2用kD2來代替，kD2可通過試驗來確定。由于試驗數據較少，目前鍥形流量計的流量系數還只能單獨標定。
