V錐流量計
V錐流量計是20世紀80年代提出的一種新穎差壓式流量計，其接哦古原理如圖5-17所示。它利用一V形椎體在流場中產生的節流效應來測量流量。與其他節流式流量計不同，它改變了節流布局，從中心孔節流改為環狀節流，與孔板流量計相比，這種流量計具有比較明顯的優點：
1.儀表前后必須的直管段長度較短，一般上游只需（0~3）D，下游只需（0~1）D就可滿足測量要求：
2.精度較高，范圍度寬。保證±（1~2）%測量精度，其范圍度可達（10:1）~（14:1），其差壓輸出值還可實現±0.1%的重復性。
3.壓縮較??；
4.V椎體后緣產生的旋渦較小，p2輸出較穩定，差壓波動較小，穩定性較好。
當然，由于該儀表還沒有國際標準或國家標準，所以其流量系數只能通過實流標定得到。國內已有一些科研院所和企業對V錐流量計進行了研究和應用。

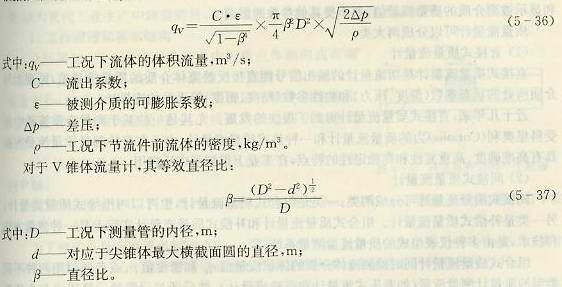

V錐流量計的原理同樣是基于伯努利和流體連續性方程：如果流體流經一個節流件時，流體加速，使其動能增加，被加速處的流體其靜壓力降低。壓降的大小和流體的流速有一定的函數關系，在其他條件不變的情況下，壓降隨流速的增大而增大，隨流速的減小而減小。根據推導，體積流量qv：
