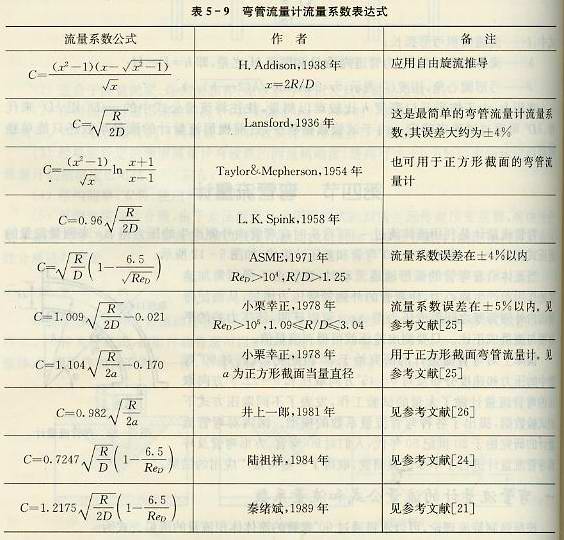

彎管流量計的流量公式和流量系數 根據強制旋流理論，可以求得通過90°彎管的流體體積流量的流量公式為： 式中，為流量系數，α是一考慮實際流速分布與強制旋流的差別而采用的系數，其數值一般取決于取壓口的位置。 當取壓口位于離開90°彎頭進出口平面都為45°的中央直線最遠和最近位置時，眾多的試驗所得的平均α值都接近于1.如果R和D的尺寸都經過精確測量，彎頭上游喲足夠長的直管段長度，則α數值的分布范圍在0396~1.04之間，即不考慮α修正，誤差約為±4%。 自彎管流量計問世以來，為使彎管流量計逐步實現標準化，國內外許多流量工作者對彎管流量計的流量系數進行了大量的試驗研究，并提出了一系列經驗和半經驗公式。表5-9給出了這些流量系數的表達式和作者的統計情況。 國內已有企業和研究人員對彎管流量計作了較深入的研究，得到了很好的結果： 1.對于任何一個經過實流標定的彎管傳感器其測量準確度可達到0.5級使用。（標準差σ小于0.3%）； 2.對于嚴格控制幾何尺寸的彎管傳感器在不經過單獨實流標定的情況下，其測量準確度可達到1.0級（σ小于0.4%）； 3.對于水介質或類似于水介質的低粘度介質（如蒸汽），彎管流量計的流量系數在常用工業流速范圍內（實驗已經表明：對于水介質其流速范圍在0.3~3.5m/s；對于蒸汽介質在6~100m/s流速范圍）與雷諾數無關，也與流速無關。 4.彎管流量計的流量系數隨著管徑的變化而變化，流量系數隨著管徑的增大而減小，具有負指數分布規律（管徑大于40mm）.
