橢圓齒輪流量計工作原理

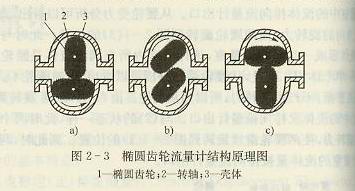

橢圓齒輪流量計的結構原理如圖2-3所示。與腰輪流量計不同的是在殼體內部的計量室內是一對截面為橢圓的齒輪柱體
相互嚙合進行聯動，故稱橢圓齒輪流量計。由于兩個齒輪是直接嚙合動作，所以它不需像腰輪流量計那樣在流量計殼體
外面安裝嚙合齒輪。
與腰輪流量計一樣，橢圓齒輪流量計用于測量清潔流體，主要適用于油品的流量計量，也可制成用于測量氣體的橢圓齒
輪流量計，用特殊材料制成的流量計還可用于食品飲料的流量計量，其計量準確度較高，一般可達0.2~1級。
與橢圓齒輪流量計類似的還有卵輪流量計，在流量計計量室內以一對光滑的或互不嚙合的短齒卵形轉子代替橢圓齒輪，
其主要目的是為了消除橢圓齒輪流量計在齒輪嚙合過程中的困液現象。其測量原理和橢圓齒輪流量計一樣。
