往復活塞流量計工作原理

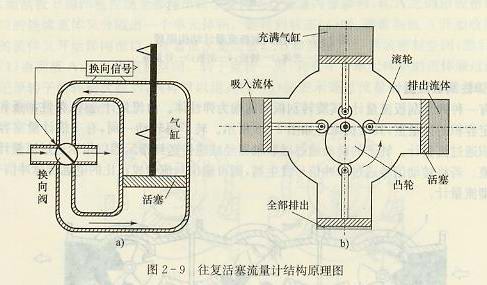

往復活塞流量計的原理如圖2-9a所示，以氣缸為計量室，活塞為測量元件，活塞在氣缸內可以做往復運動。在流量計
進出口流體差壓的作用下，流體從入口經換向閥進入氣缸，推動活塞運動。在活塞運動的同時將活塞另一側的流體排向
出口。當活塞移動到氣缸的頂端（或者規定的位置）時，氣缸內一次已充滿剛剛流入的流體，而另一側的流體全部流出
。此時轉換信號發生器動作，令換向閥換向。流體從入口經換向閥進入氣缸的另一頂端（或規定的位置）時，換向閥再
次動作換向。這樣，活塞在氣缸內每往復運動一次，就有約兩氣缸的流體被排向流量計的出口。只要記錄活塞的往復運
動次數，就可得到通過流量計的流體體積值。
單活塞流量計流量小，流動脈動性大，所以使用中較為常見的是圖2-9b所示的四活塞流量計。四個活塞在凸輪的控制下
聯動，在轉向閥的配合下依次不斷的分別將流體吸入個氣缸并排向出口。與單活塞流量計相比，四活塞流量計的流動比
較平穩，廣泛應用于燃油加油機中。
