粘度對渦輪流量計儀表系數的影響

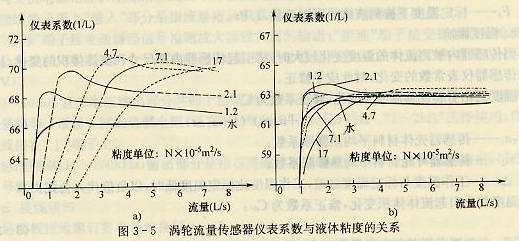

被測流體的粘度變化將影響傳感器特性。定性分析認為：隨著流體粘度的增高，對任何口徑的傳感器來說，其線性范圍都減小。對一定口徑的傳感器來說，粘度變化對特性曲線的小流量段影響最顯著，隨著流量增大，則其影響減小。對不同口徑的傳感器來說，粘度變化對大口金傳感器的影響小，對小口徑傳感器的影響大。圖3-5a和3-5b分布表示直葉片和螺旋葉片渦輪流量傳感器液體粘度與儀表系數K之間的關系。由圖可見，粘度增大時，儀表系數線性區域變窄，下限流量相應增大；當粘度增大到一定數值時，甚至無線性區域（但螺旋葉片的情況要比直葉片好得多）。所以，當采用以水標定的渦輪流量計來測量較高粘度的流體時，要獲得較高的測量精確度，則須提高測量下限值且縮小范圍度。若要獲得更高的測量準確度，則需在現場用實際的液體進行標定。當被測流體運動粘度在1*10-6~5-10-6m2/s，可以用水標定的儀表常數進行流量計量。當被測流體粘度在5*10-6~15*10-6m2/s，用水標定的儀表常數進行流量計量降低計量精確度，應予修正。當被測流體的運動粘度大于15*10-6m2/s時，該儀表必須在工作條件下采用實際的液體進行標定。
